Le battant

Nous vous offrons quatre niveaux de battants afin de répondre
adéquatement à vos besoins. Ces battants peuvent, au choix,
être fabriqués d’aluminium, d’acier inoxydable ou d’acier galvanisé
selon les conditions d’utilisation auxquelles ils seront soumis.

Les battants PRETAL sont offerts en quatre séries, 015 et 020
pour les conditions de charge de neige, 050 pour les conditions
de charge standard, 125 pour les conditions de charge moyenne
et 250 pour les conditions de charges élevées. (voir tableau)

Les mécanismes d’ouverture et de verrouillage seront boulonnés
sous le battant, ce qui permet de les remplacer aisément. Les
autres éléments du battant sont soudés à la plaque de surface.

Le battant de la série 015 et 020 est conçu pour être utilisé
dans des conditions de charges minimales, comme des charges
de neige. Associé exclusivement au cadre de série 3000,
le battant de série 015 est principalement destiné aux trappes
de toiture et celui de série 020 est destiné aux trappes pour
puits d’eau potable.

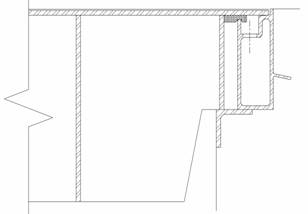

Série 015 et 020
Cadre de la série 3000
(charges minimales — TD)

Le battant de la série 050 est composé d’une plaque de métal
de 6mm d’épaisseur à laquelle sont soudés des renforts de 6x50mm.
Cette construction assure une excellente rigidité de la trappe pour
des conditions de charge régulière. Pour les cadres des séries 1000
et 2000.

Série 050
Cadre des séries 1000 et 2000
(charges standard — LD)

Le battant de la série 125 est conçu pour supporter des charges
rencontrant la norme nord-américaine de classe CAN/CSA-S-6.
Ses renforts de 6 x 125mm, dont la disposition est calculée sur
mesure par notre département d’ingénierie, et ses deux faces
d’appuis complémentaires sur le cadre de la trappe lui confèrent
toutefois une plus grande capacité de charge.
Pour les cadres des séries 1000 et 2000. Photo d'un battant 125

Série 125
Cadre des séries 1000 et 2000
(charges moyennes)
Norme CAN/CSA-S-6-88-MS200-77

Le battant de la série 250 est le plus résistant et est offert avec
des renforts de 6 x 250mm. Leur disposition est calculée,
sur mesure, par notre département d’ingénierie. À cette rigidité
extrême du battant nous associons des appuis complémentaires
aux quatre faces de l’ouverture. Sa robustesse exige un cadre
de série 2000.

Série 250
Cadre de la série 2000
(fortes charges — HD)

Capacité de charge des battants

Tableau des charges limites pour des trappes à battants
simple et multiple

Charge/Matériel
Série du battant
Distribuée (2)
Concentrée
Rectangulaire (3)
250mmX600mm
Deux pneumatiques
AL6061-T6
AL6061-T6
SST-304
250 / HD
-----
80,0 kN (1)
18,000 lb
178,0kN (4)
40,000 lb
125 / S6 (5)
-----
80,0 kN (1)
18,000 lb
-----
050 / LD
300lbs/pi²
-----
-----
015 / TD
020 / TD
100lbs/pi²
-----
-----

Notes relatives au tableau des charges limites:

  1. Les battants sont conçus afin de supporter hors route
    une charge verticale dont le poids est limité à 10 000 cycles
    de contrainte, sans impact et sans fatigue durant leurs vies
    utiles. La charge doit être uniformément répartie sur
    la surface dont les membrures primaires portantes
    ont une portée maximale de 1829mm pour la série
    250 (HD)
    et de 1067mm pour la série 125 (S6).
    Pour les portées supérieures, veuillez référer au bureau
    de l’ingénierie.
  2. La charge par unité de surface est distribuée également
    sur toute la superficie du battant. Un ou plusieurs battants
    peuvent ou peuvent être montés en parallèle. Pour une
    surface moindre, proportionnellement, la charge limite est
    calculéeà partir de la charge par unité de surface indiquée.
  3. La charge rectangulaire peut être localisée en tout lieu
    et en toute direction sur la surface du battant.
  4. Les battants sont conçus afin de supporter une charge
    totale (dynamique + statique) lorsque le nombre de
    contraintes est supérieur à 10 000 cycles au cours de leurs
    vies utiles et que cette trappe est localisée dans un endroit
    de trafic lourdà haute fréquence. La surface portante
    des deux pneumatiques ne peut être répartie que sur
    un seul battant à la fois. Les membrures primaires
    portantes ont une portée maximale de 1829mm pour la
    série 250 (HD)
    et de 1 067mm pour la série 125 (S6).
    Pour les portées supérieures, veuillez référer au bureau
    de l’ingénierie.
  5. Les battants de série 125 répondent aux normes suivantes:
    CAN/CSA-S6-88-MS200-77 et AASHTP-H20-S16.
